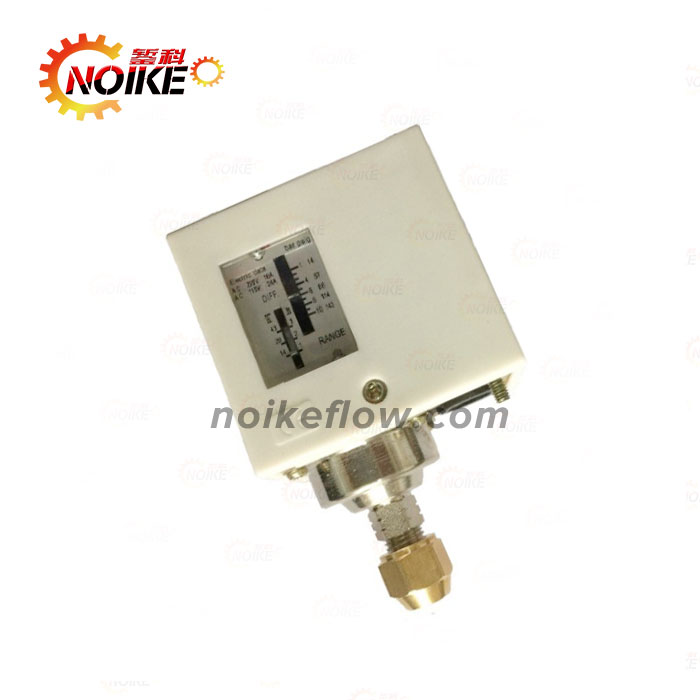

機械式壓力開關NY30系列
原理、結構
NY3O系列壓力開關內置波紋管和機械機構,當系統壓力上升或下降時,相應的調節彈簧和波紋鋼產生伸張或收縮位移,通過杠桿推動開關動作,切斷或接通控制回路。
特點
結構緊湊,測量范圍廣(0.30ba高重復性,遲滯可調,接點鍍銀。
應用領域
可用于:水、油、氣體壓力的測量。
技術參數

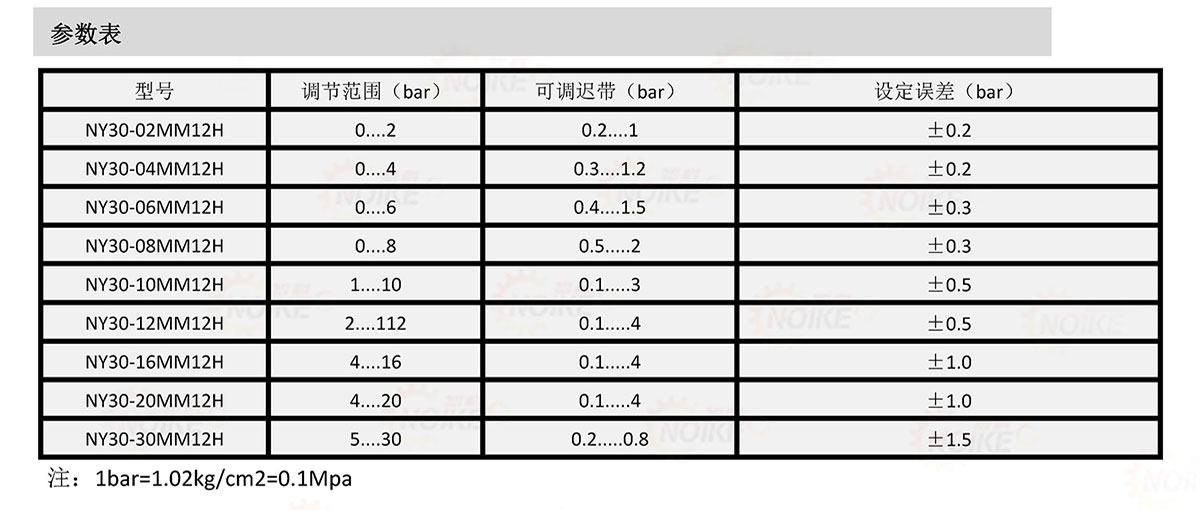

△測量范圍:詳見下表△遲滯
△誤差:
詳見下表
△輸出:
常開+常閉接點鍍銀
≤DC42V,3A
≤AC125V,8.5A
≤AC250V,4.5A
△介質溫度:-30.100℃
△防護等級:IP33

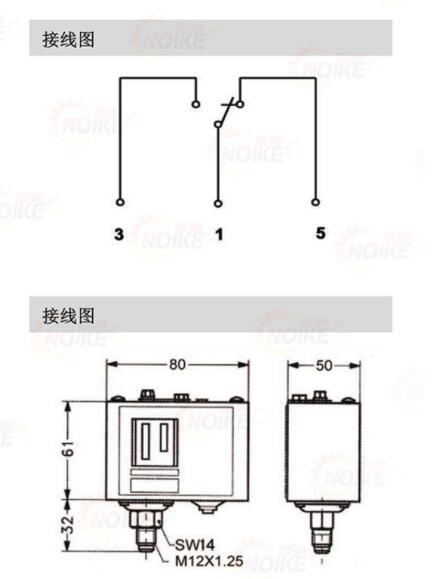

△接線方式:端子接線△接口螺紋:M12x1.25△材料
觸液部分黃銅鍍鎳
外殼:NBR



使用注意事項
1.收到產品后,請檢查包裝及外形是否完好,并核對型號和規格是否與您選購的產品相符。
2.通電之前請務必檢查供電電壓是否正確,連線是否正確。因?yàn)檫B續錯誤導致的產品燒壞或負載產品損 壞,公司不保修。
3.請勿帶電安裝!
4.在安裝過程中,使用六角扳手,不得強力安裝或者拆卸。否則容易損壞產品,特別是安裝螺紋和殼體。
5.出現非正常現象,除非具備產品調節設備和技能,否則請將產品聯系我公司售后技術人員。
