流量開關在水冷機中的安裝位置以及其作用
時間：2019-10-23 10:10:30
點擊：0 次
流量開關作為水冷機中必不可少的一個儀器，對于發揮水冷機的真正運轉作用必不可少。今天通過以下動畫示意介紹一起來認識下水冷機的主要部件和流量開關在其中扮演的角色。相信你會對其有一個全新的直觀認識。

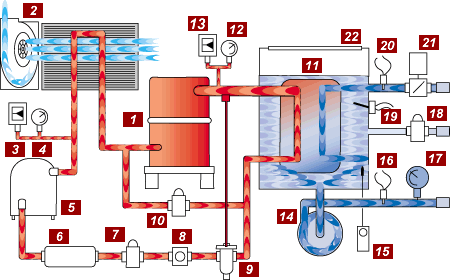

風冷水冷機：30噸動畫示意圖
以下內容對應上圖中的序號依次展開。
壓縮機（＃1）
壓縮機在制冷劑循環中具有兩種功能。首先，它消除來自蒸發器的制冷劑蒸汽和降低了在蒸發器，其中所期望的蒸發溫度可以維持一個點處的壓力。其次，壓縮機使制冷劑蒸汽到足夠高的水平的壓力，使得溫度比可用于在制冷劑蒸氣冷凝的冷卻介質的溫度高。
風冷冷凝器（＃2）
空氣冷卻冷凝器，其中由制冷劑吸收的工藝熱散發到周圍的空氣的熱交換器。由于熱量通過高溫高壓蒸汽放出，其溫度下降直至蒸汽冷凝成液體。離心鼓風機或電動機驅動的風扇在冷凝器上產生氣流。
高壓極限（＃3）
保護系統免受制冷劑回路中過大的壓力。
高壓壓力表（＃4）
直觀顯示制冷劑的冷凝壓力。
液體接收器（＃5）
要求接收器在維修期間保持系統制冷劑充注量。
干燥過濾器（＃6）
濾網干燥器去除了制冷劑中的水分，污垢和其他異物，這些物質會損害系統組件并降低效率。
液體管線電磁閥（＃7）
液體管路電磁閥是一種電控制冷劑流量控制閥，在壓縮機停止時會關閉。這樣可以防止液體制冷劑遷移到蒸發器，并在壓縮機再次啟動時引起液體結團。液體團塊會嚴重?fù)p壞壓縮機。壓縮機開啟時，閥門打開。
制冷劑視鏡（＃8）
制冷式瞄準鏡允許操作員或維修人員觀察液態制冷劑的流動。充足的制冷劑取決于干凈的液體流量。液流中的氣泡表示制冷劑不足。如果水分進入系統，水分指示器會發出警告，指示需要維修。綠色指示燈指示沒有水分。黃色指示燈指示系統已被濕氣污染，需要維修。lt;
膨脹閥（＃9）
膨脹閥以適當?shù)乃俾视?jì)量流入蒸發器的液態制冷劑流量，以冷卻工藝用水。當需要更多的冷卻時，額外的制冷劑通過閥門計量進入蒸發器。
熱氣旁通閥（＃10）
熱氣旁通閥（數字渦旋壓縮機不附帶）通過調節壓縮機容量來防止壓縮機短暫循環。激活后，閥門打開，并允許熱的制冷劑氣體進入制冷劑流并進入蒸發器。這降低了系統的有效容量。使用數字渦旋壓縮機的機組通過壓縮機渦旋板的節能隔離在內部卸載。
蒸發器（＃11）
蒸發器是一種裝置，液體制冷劑在其中沸騰，在蒸發時吸收熱量，從而冷卻過程流體。
低壓制冷量規（＃12）
直觀顯示制冷劑的蒸發壓力。
制冷劑壓力下限（＃13）
保護系統免受制冷劑回路中的低壓影響。
冷卻液泵（＃14）
冷卻液泵使冷卻的流體通過過程回路循環。
凍結限制（＃15）
凍結統計有助于防止蒸發器凍結。在大多數型號上，這是一個選項。
處理傳感器探針（＃16）
待處理傳感器探頭放置在要進行處理的冷卻劑流中。根據待處理冷卻液溫度做出控制決策。
冷卻液壓力表（＃17）
直觀顯示提供給過程的冷卻液壓力。
轉換水電磁閥（＃18）
當通過浮球開關激活時，水混合電磁閥將打開，并將補給水引入水箱。這樣可以將儲罐恢復到適當?shù)倪\(yùn)行水平。
水庫液位浮動開關（＃19）
水庫水位浮動開關位于水庫中適當?shù)乃惶?。如果水位低于適當?shù)乃?，則浮子開關會激活補水電磁閥，將水箱注滿到適當?shù)乃弧?/div>
從過程傳感器探針（＃20）
來自過程傳感器探頭放置在過程返回的冷卻劑流中。注意：此選項僅在LE＆HE控制儀器上可用。
蒸發器流量開關（＃21）
蒸發器流量開關可保護系統免受冷卻液流量過低的影響，冷卻液流量過低會導致系統運行問題和損壞。注意：在大多數型號上，這是一個選項。
水庫（＃22）
選擇的冷卻液儲罐要有足夠的容量以支持冷卻器的流量要求。儲罐是非加壓的，可促進空氣分離和高工藝流量。
以上即是流量開關在水冷機中的安裝位置以及其作用的全部?jī)?nèi)容了，如果您對其中有任何的疑問或者是選購需求，請直接聯系工作人員詳詢。
