防爆流量開關說明書（防爆等級）

防爆流量開關的說明書中內容大致如下，包括最常見的原理、應用場景等等。

防爆流量開關原理簡介(以電子式防爆流量開關為例)：

原理主要是基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有防止管道內水垢﹑銹垢等污垢附著，抗污能力更強，工作更穩定。

不管是什么原理的防爆流量開關，都會有對應的防爆等級，根據防爆等級和分類可以應用在要求本安或隔爆的危險場合，用于自動保護設備和管道系統免受流量減少或斷流所帶來的損壞，這也是選擇防爆流量開關最重要的一個注意事項。

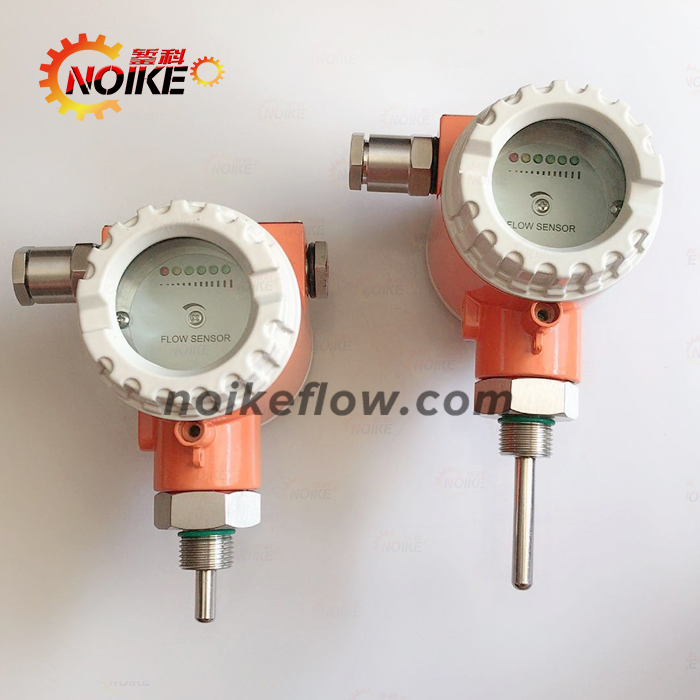

防爆式流量開關NK33EX300

附錄：IEC 防爆等級標準

IEC 防爆等級標準格式:Ex(ia)ⅡC T4

爆炸是物質從一種狀態，經過物理或化學變化，突然變成另一種狀態，并放出巨大的能量。急劇速度釋放的能量，將使周圍的物體遭受到猛烈的沖擊和破壞。

爆炸必須具備的三個條件：

1 ）爆炸性物質：能與氧氣（空氣）反應的物質，包括氣體、液體和固體。（氣體：氫氣，乙炔，甲烷等；液體：酒精，汽油；固體：粉塵，纖維粉塵等。）2 ）氧氣：空氣。3 ）點燃源：包括明火、電氣火花、機械火花、靜電火花、高溫、化學反應、光能等。

為什么要防爆

爆炸性危險氣體分類

根據可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區采用的國際電工委員會(IEC)標準將爆炸性氣體分為四個危險等級:

防爆級別

防爆級別（IIC包含IIB包含IIA）

Ⅱ A 乙烷、丙烷、苯乙烯、二甲苯、苯、一氧化碳、丙酮、醋酸、氨、吡啶 乙醇、丁烷、丙烯、醋酸乙酯、二氧乙烷、氯乙烯、氯乙醇、噻吩、環戊烷、二甲胺 戊烷、癸烷、乙基環戊烷、松節油、石腦油、石油（包括汽油）、燃料油、戊醇四氯 乙醚、三甲胺

Ⅱ B 丙炔、丙烯腈、氫化氨、焦?fàn)t煤氣 乙烯、環氧乙烷、丙烯酸甲酯、呋喃 二甲醚、丙烯醛、四氫呋喃、硫化氫 二乙醚、二丁醚、四氟乙烯等

Ⅱ C 氫、水煤氣 乙炔

Ⅱ 類電氣設備的最高表面溫度分組(T6包含T5T4T3T2T1)

溫度組別最高表面溫度℃

T1 450

T2 300

T3 200

T4 135

T5 100

T6 85

國家標準GB關于防爆等級標準的規定:

序號 防爆型式 代號 國家標準GB 防爆措施 適用區域

1 隔爆型 d GB3836.2 隔離存在的點火源

2 增安型 e GB3836.3 設法防止產生點火源

3 本安型 ia GB3836.4 限制點火源的能量

本安型 ib GB3836.4 限制點火源的能量

4 正壓型 p GB3836.5 危險物質與點火源隔開

5 充油型 o GB3836.6 危險物質與點火源隔開

6 充砂型 q GB3836.7 危險物質與點火源隔開

7 無火花型 n GB3836.8 設法防止產生點火源

8 澆封型 m GB3836.9 設法防止產生點火源

9 氣密型 h GB3836.10 設法防止產生點火源

防爆標志格式說明：

將工廠或礦區的爆炸危險介質，按其引燃能量，最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。

防爆標志格式：

Ex(ia)ⅡC T4

防爆標記防爆等級氣體組別溫度組別

防爆等級說明：

ia 等級： 在正常工作、一個故障和二個故障時均不能點燃爆炸性氣體混合物的電氣設備。

正常工作時，安全系數為 2.0 ；

一個故障時，安全系數為 1.5 ；

二個故障時，安全系數為 1.0 。

注：有火花的觸點須加隔爆外殼、氣密外殼或加倍提高安全系數。

ib 等級 :

在正常工作和一個故障時不能點燃爆炸性氣體混合物的電氣設備。

正常工作時，安全系數為 2.0 ； 一個故障時，安全系數為 1.5 。

正常工作時，有火花的觸點須加隔爆外殼或氣密外殼保護，并且有故障自顯示的措施，一個故障 時安全系數為 1.0

此外防爆流量開關的防爆認證也分國內認證

國家防爆電氣產品質量監督檢驗中心(CQST)

國家級儀器儀表防爆安全監督檢測站(NEPSI)

中國石油和化學工業電氣產品防爆質量監督檢驗中心(PCEC)

和國外認證

ATEX-歐洲委員會quot;潛在爆炸環境用的設備及保護系統quot;(94/9/EC)指令（效力高，國際通用）

CEE--國際電氣設備認可規則委員會

IEC--國際電工技術委員會

CENELEC--歐洲電工標準化組織

ISO--國際標準化組織

LLOYD#39;SREGISTER OF SHIPPING--勞氏船級社

BASEEFA--英國防爆電氣設備檢驗局

BSI--英國標準學會

SFA--特殊可燃?xì)夥?/p>

F M--工廠互助研究社

U L--保險商實驗室

NEC--全國電氣規程

LCIE--法國中央實驗室

DEMKO--丹麥電工技術委員會

DIN--德國標準學會

BVS--德國礦山設備檢驗局

防爆流量開關主要應用領域：

石油化工

氣體和液體分析儀

生物醫學儀器

氣氛爐

氣相色譜儀

真空系統

工業流體管線

以及其他有危險的工況環境，可以保護泵、發動機或其他設備免受低流量或斷流所帶來的損壞，可以泵等設備的順序操作，可以自動啟動輔助泵和發動機，當冷卻系統出現故障時，防爆流量開關可以立即控制停止冷卻發動機的工作。

您可以根據實際情況參考。如遇到不解之處或者是工況不明的情況，可以聯系鏨科人員為您專業解答。
